SH04增量式光学编码器

SH04增量式光学编码器

产品特点

小巧紧凑
高响应速度
对温度变化不敏感
LED状态指示灯
易拆装

适用行业

面板显示行业贴装行业精密检测行业点胶行业

东莞市智赢智造技术有限公司

产品手册下载东莞市智赢智造技术有限公司

东莞市智赢智造技术有限公司

服务支持东莞市智赢智造技术有限公司

东莞市智赢智造技术有限公司

拨打+86 400 807 1566

在线咨询

读数头订货号规则

SH

系列

SH:增量式光栅

04

栅距

04: 40μm

A

输出

A: ABZ

Z

分辨率

X: 1.0μm
Z: 0.5μm
Y: 0.1μm

05

电缆线长

05:0.5m

A

连接器

A:9针D型
连接器

QT

类型

光栅尺订货号规则

SH

系列

SH：增量式光栅

04

栅距

04:40μm

L500

长度

L500：500mm

QT

类型

参数配置

读数头	输出类型	最快应答速度	工作温度	光栅类型	位置精度	重复精度	检出有效长度	热膨胀系数
SH系列	ABZ差分输出	0.1μm:1.6m/s，0.5μm:8m/s，1μm:16m/s	0℃至+65°C	直线型	±2.5μm/m(25°C位置补偿后)	0.1μm:±0.5μm，0.5μm:±1μm,1μm:±1.5μm(理想装配)	10m	10.1±0.2μm/m/℃

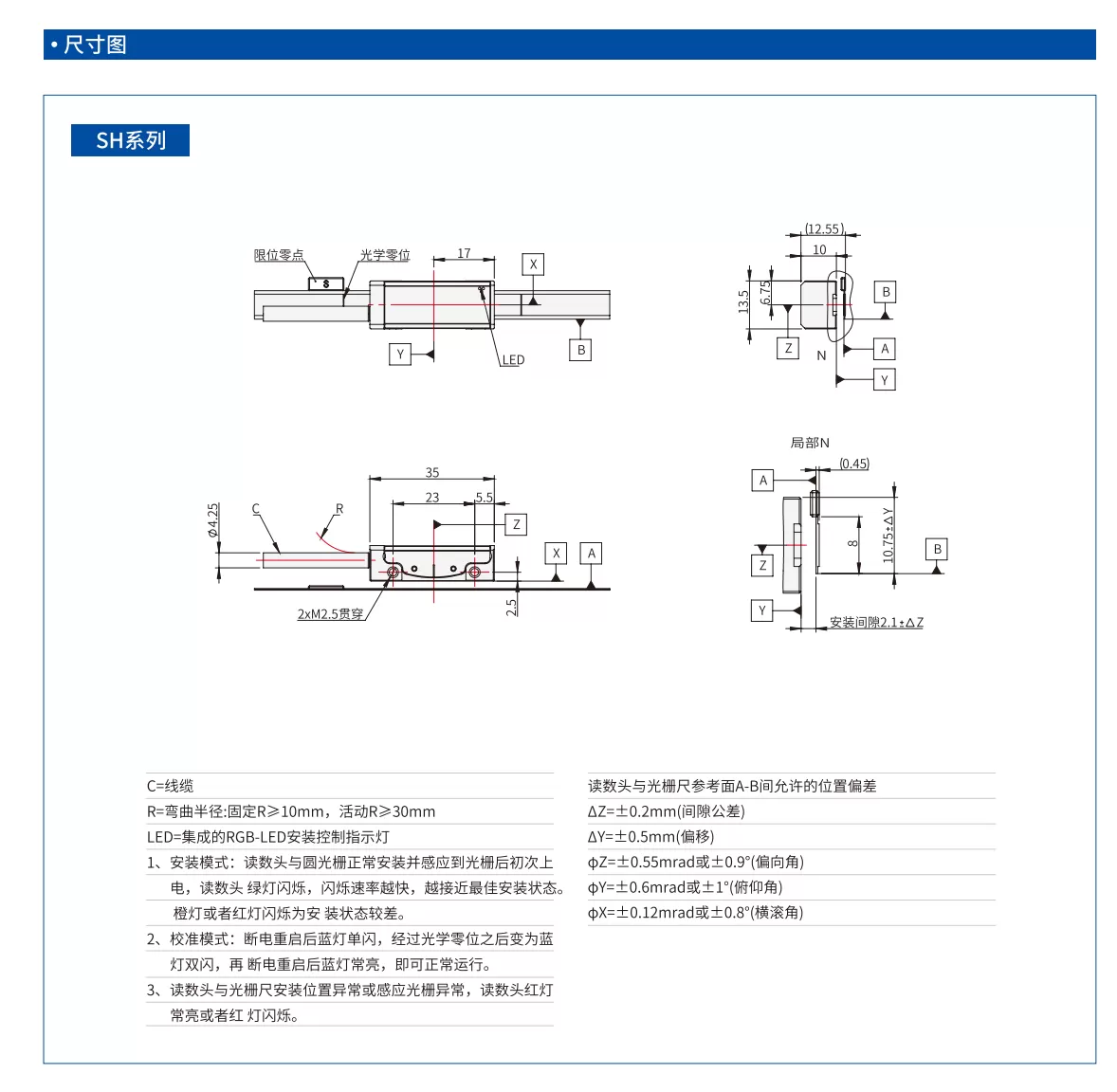

SH04尺寸图

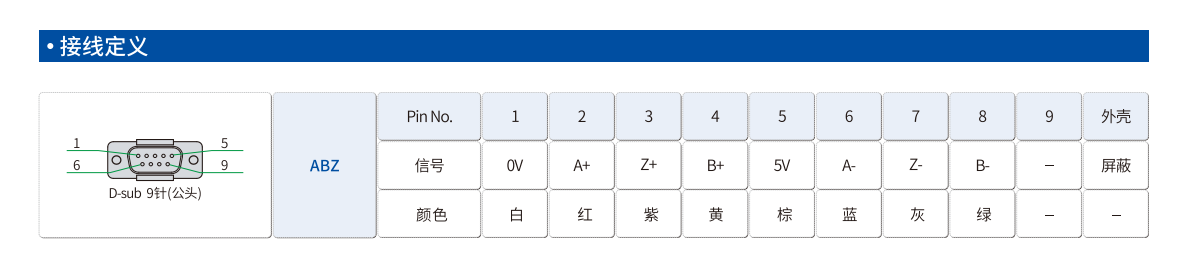

SH04接线定义

SH04尺寸图

SH04接线定义
