SH04增量式光学编码器

SH04增量式光学编码器

产品特点

  • 小巧紧凑
  • 高响应速度
  • 对温度变化不敏感
  • LED状态指示灯
  • 易拆装
在线咨询
发送邮件
读数头订货号规则
SH
系列
  • SH:增量式光栅
04
栅距
  • 04: 40μm
A
输出
  • A: ABZ
Z
分辨率
  • X: 1.0μm
  • Z: 0.5μm
  • Y: 0.1μm
05
电缆线长
  • 05:0.5m
A
连接器
  • A:9针D型
    连接器
MS
类型
光栅尺订货号规则
SH
系列
  • SH:增量光栅
04
栅距
  • 04:40μm
L500
长度
  • L500:500mm
MS
类型

参数配置
读数头 输出类型 最快应答速度 工作温度 光栅类型 位置精度 重复精度 检出有效长度 热膨胀系数
SH系列 ABZ差分输出

0.1μm:0.9m/s,0.5μm:2.4m/s,1μm:32m/s

0℃至+65°C 直线型

±2.5μm/m(25°C位置补偿后)

0.1μm:±0.5μm,0.5μm:±1μm,1μm:±1.5μm(理想装配)

10m 10.1±0.2μm/m/℃

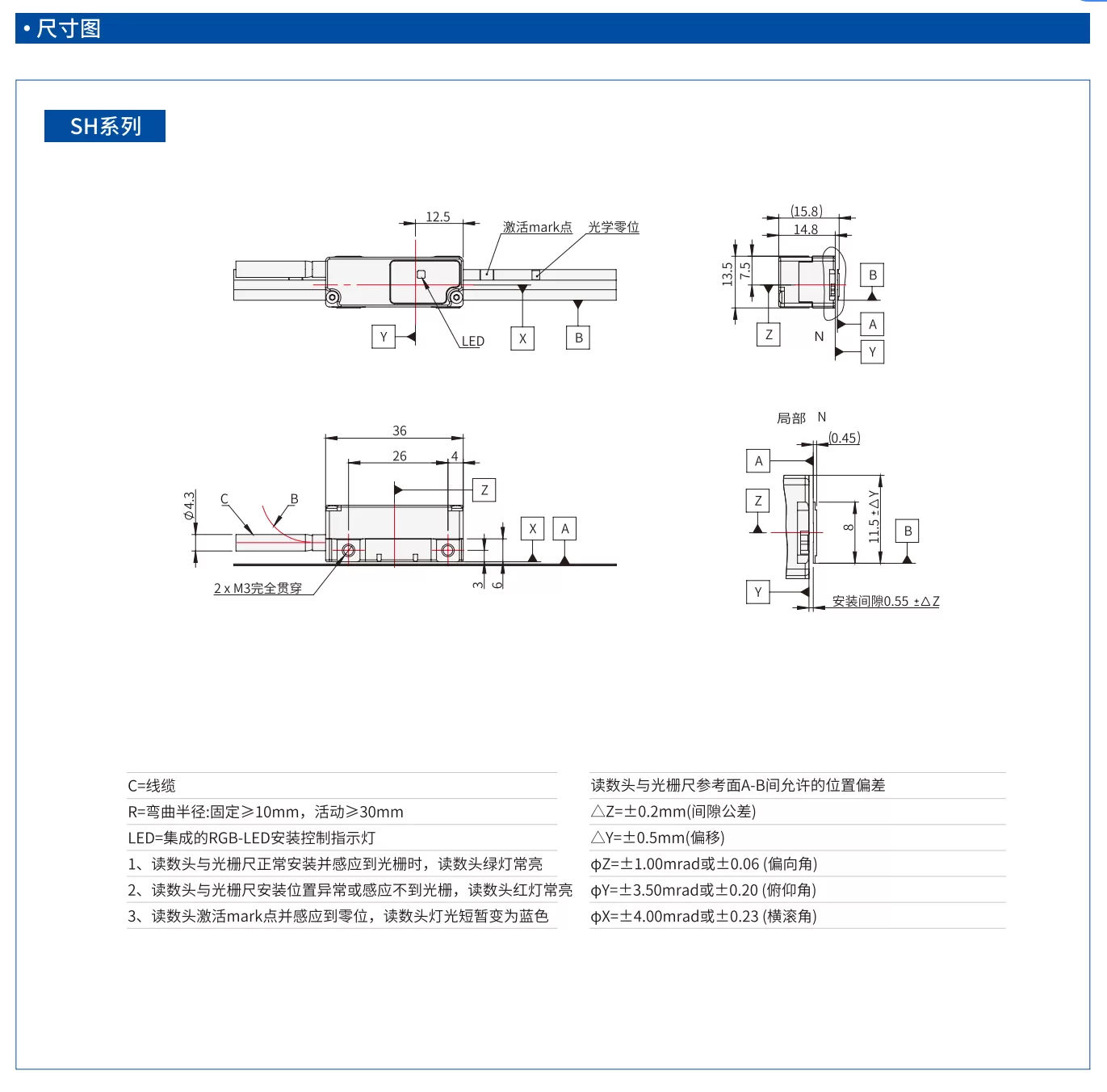

SH04尺寸图

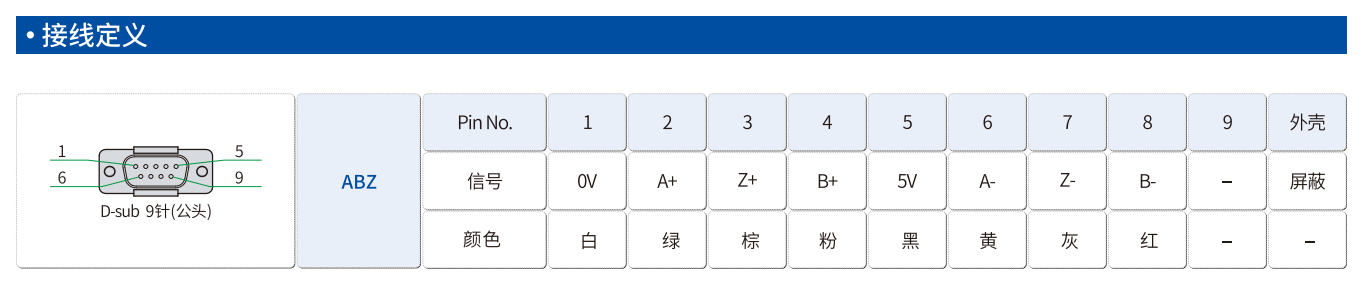

SH04接线图
SH04尺寸图
SH04接线图
