首页 直线型编码器 SA32系列 SA32绝对值光栅
SA32绝对值光栅

SA32绝对值光栅

产品特点

  • 小巧紧凑
  • 高响应速度
  • 对温度变化不敏感
  • 对污染不敏感

适用行业

面板显示行业 锂电新能源行业 贴装行业 精密检测行业 点胶行业
东莞市智赢智造技术有限公司 产品手册下载 东莞市智赢智造技术有限公司 服务支持 东莞市智赢智造技术有限公司 拨打+86 400 807 1566
在线咨询
发送邮件
读数头订货号规则
SA32
系列
  • SA:绝对值光栅
E
通讯协议
  • E:EnDat2.2
H
分辨率
  • H: 0.005μm
  • Y: 0.1μm
05
电缆线长
  • 05:0.5m
A
连接器
  • A:9针D型
    连接器
MC
类型
光栅尺订货号规则
SA
系列
  • SA：绝对值光栅
L500
长度
  • L500：500mm
MC
类型

参数配置
读数头 通讯协议 电压电流 最快应答速度 工作温度 光栅类型 位置精度 重复精度 检出有效长度 热膨胀系数
SA系列 EnDat 2.2 5V+10%，200mA(空载)

10m/s

 0℃至+65°C 直线型

±2.5μm/m(25°C位置补偿后)

±0.5μm(理想装配关系)

 10m 10.1±0.2μm/m/℃

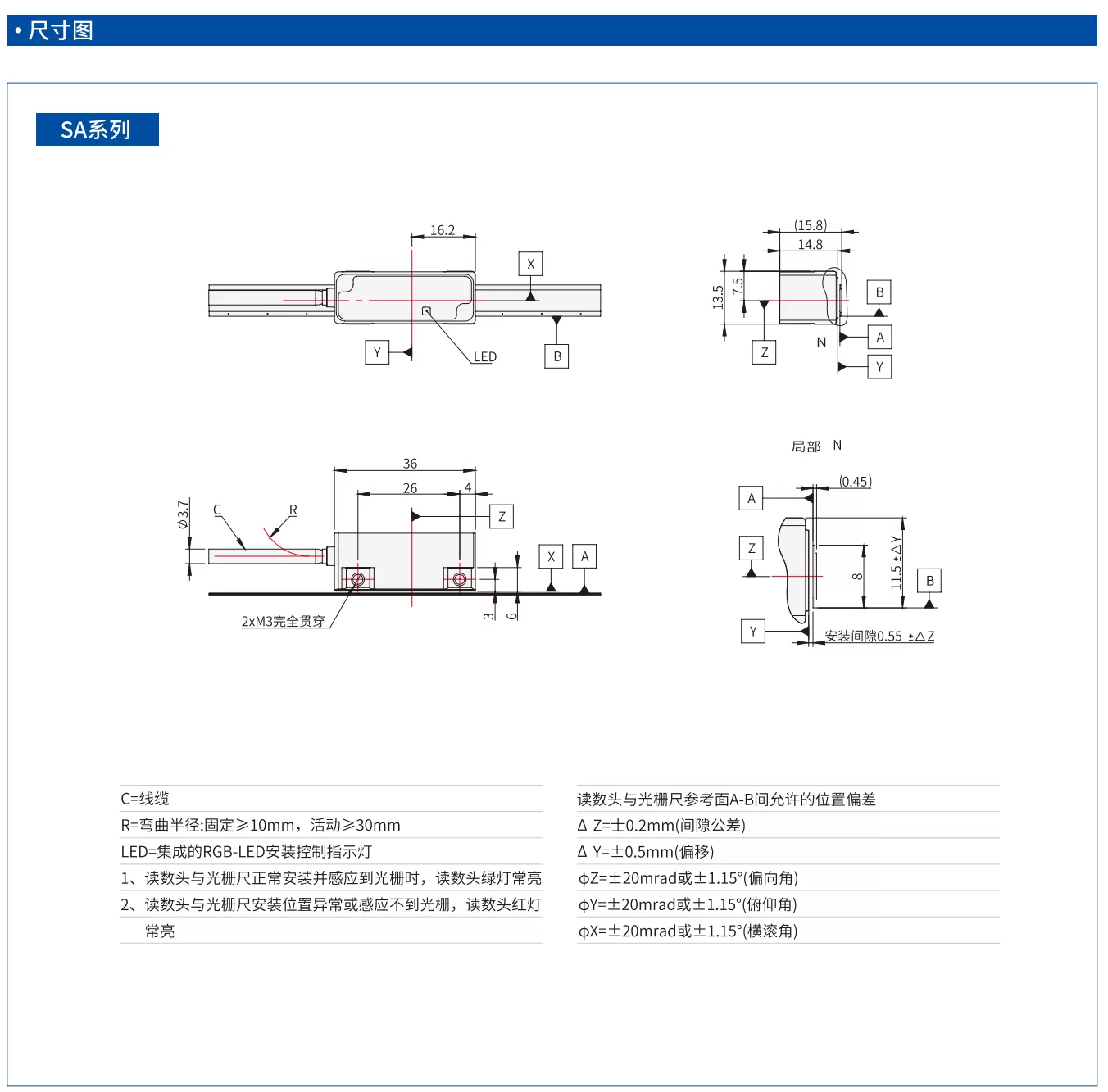

SA32尺寸图

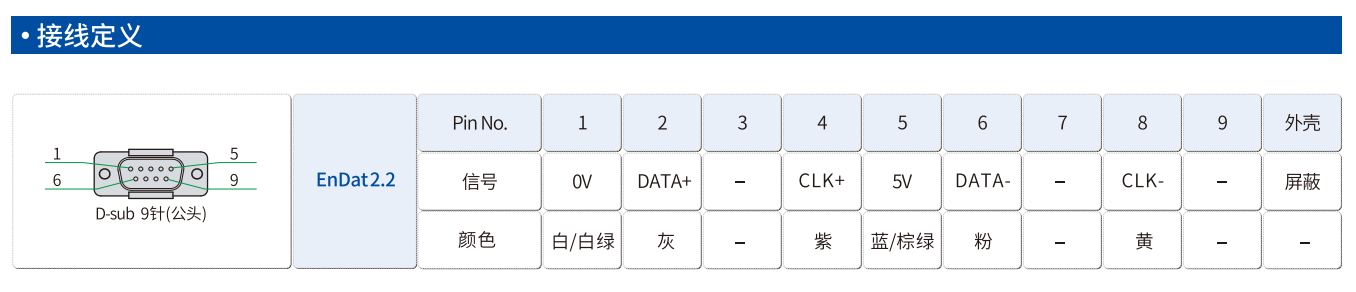

SA32接线定义
SA32尺寸图
SA32接线定义
